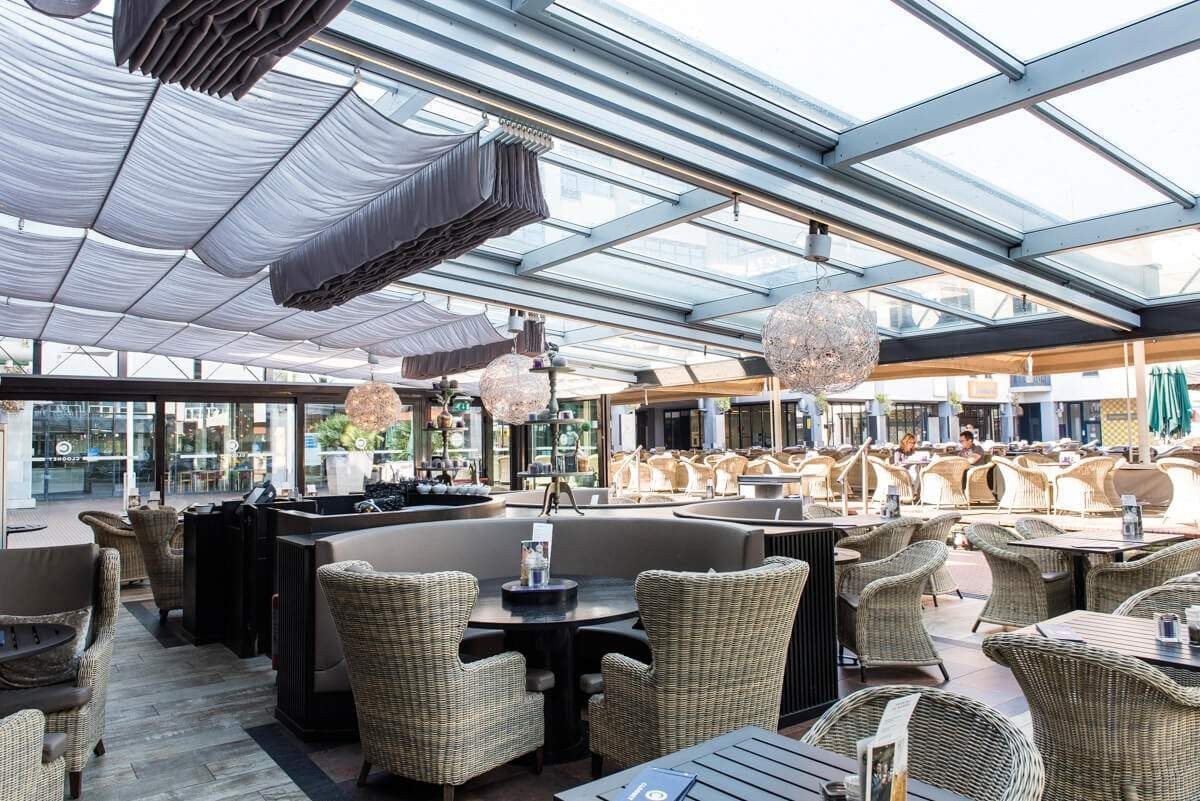

Seit Jahrzehnten bauen wir nun schon unser bewährtes Schiebedachsystem. Einzigartig unseres Systems ist die hohe Flexibilität der Baureihe. Die Öffnung kann von oben nach unten oder umgekehrt erfolgen. Mit den 1-, 2- bzw. 3- teiligen Laufschienen kann bis zu 2/3 der überdachten Fläche geöffnet werden. Somit entsteht kein Hitzestau und eine natürliche Be- und Entlüftung des Raumes ist gewährleistet. Die Öffnung des Daches erfolgt mittels Motor. Der Elektroantriebsmotor wird im Wandhalterprofil fixiert und komplett mit Aluminiumblech verkleidet. Integrierte Zahnriemen in den Laufschienen garantieren eine geräuscharme Funktionalität. Die Eindeckung der Paneele erfolgt wahlweise von Isolierglas bis zum Wärmeschutzisolierglas. Passende Abschlussprofile sowie Bürsten und Gummidichtungen gehören zur Standartausrüstung der Überdachungen.



Vorteile des Systems:



  • Kein Hitzestau im Sommer bei geöffnetem Dach.
  • 2/3 der Glasfläche, bis zu 2 bewegliche Scheiben möglich.
  • 10% Dachneigung ausreichend.
  • Bei Glasbruch muss nur das eine entsprechende Feld getauscht werden.
  • Kugelgelagerte Edelstahlrollen.
  • Ideale Kombination mit Innenbeschattungen.
read more  ▾

Technische Daten

Rahmen

Aluminium-Rahmensystem mit schmalen Ansichtsbreiten und besonders ausgeprägter thermischer Trennung für hohe Wärmedämm-Werte.
Rahmendurchgangswert: Mit einem Uf-Wert von 1.8 für die Faltwandrahmen werden auch hohe Ansprüche erfüllt. Bei Einsatz entsprechend isolierender Gläser lassen sich damit Gesamt- Uw-Werte im Bereich von 0.8 bis 1.4 erreichen.

Thermische Trennung

Diese guten Isolationswerte werden erreicht durch konsequente thermische Trennung der inneren und äußeren Profile durch PA-Stege mit gerändeltem Profil, Dämmstoffeinsätze, Dichtgummi mit Falzverlängerung, Mehrkammer- Dichtprofile etc.
Isolierwirkung: Die gewünschte Isolierwirkung setzt entsprechend isolierende Verglasung oder Sandwichpaneele voraus. Durch aufeinander abgestimmte Glasleisten und Dichtgummis lassen sich in Trockenverglasung Stärken von 24mm bis 62mm fassen. Es wird auch eine markante Schallisolierung erreicht.

Farbgebung

Die Innen- und Außenseite lässt sich farblich unterschiedlich gestalten. Zur Wahl stehen ein breites Sortiment von Standardfarben sowie Wunschfarben nach RAL oder NCS. Das Beschichtungsverfahren ist nach „Qualicoat“ zertifiziert.

Qualität

Konstruktion und Verarbeitung sind auf Stabilität und Langlebigkeit ausgelegt. So kommen z.B. Aluminiumprofile mit 2mm Wandstärke und Einbrenn-Pulverbeschichtung mit Polyesterfarben in Fassadenqualität zum Einsatz. Alle Beschläge aus korrosionsbeständigen Werkstoffen.

Komplettsystem

1-teilige Laufschiene:
Öffnung bis zu 70 % der Dachfläche

2-teilige Laufschiene:
Öffnung bis zu 50 % der Dachfläche

3-teilige Laufschiene:
Öffnung bis zu 66 % der Dachfläche

Allgemein:
Dachneigung von 5° bis 50°

Motor

Ausschließliche Verwendung von hochwertigen Motoren.
Motorantrieb 230 V-AC

Eigenschaften

Widerstandsfähigkeit bei Windlast: Klasse C5 nach EN 12210
Schlagregendichtheit: Klasse E 1050 nach EN 12208
Luftdurchlässigkeit: Klasse 4 nach EN 12207
UfB: 1,823 W/(m²K)

Breite

Min. 60 cm - Max. 120 cm Flügel

Höhe

Min. 100 cm - Max. 590 cm Anlage
